枕板(Pillow Plate) 枕板是一種板式熱交換器,可以通過多種方式用于產品的工業冷卻或加熱。江蘇歐爾德引進歐美技術和裝備在制造枕板方面擁有豐富經驗。 這些激光焊接式換熱板在不同行業有著眾多的應用。可用于容器,例如用于冷卻牛奶、飲料、葡萄酒 或啤酒. 但也有許多其他行業使用我們的板片。例如,肉類加工業、化學工業和制藥工業。

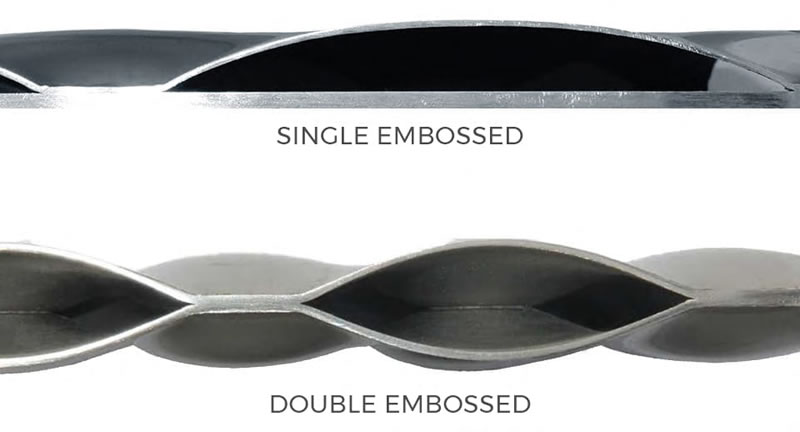

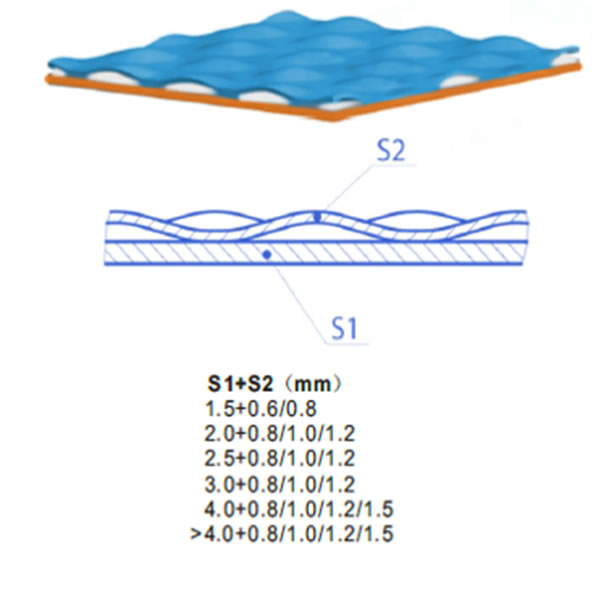

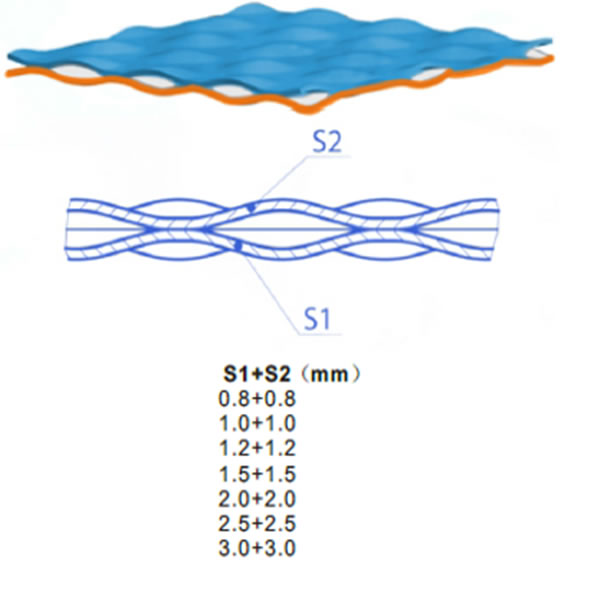

什么是枕板? 歐爾德枕板由兩塊不銹鋼板疊放組成,通過在板上焊接預先設計的圓形圖案將它們焊接在一起。枕板的外周采用全激光焊接形成以壓力邊界。在枕板的邊緣,焊接的輪廓可以以形成壓力密封部件。 歐爾德枕板通過液壓泵用水進行液壓或高壓氮氣充氣加壓鼓脹。鼓脹過程對兩塊板材加壓,使材料變形,形成一個空腔供傳熱介質使用。歐爾德枕板 可用于液體、蒸汽或制冷劑。 設計(單面鼓或雙面鼓) 枕頭板設計始終是定制的。首先,我們根據您的需求。如果您需要一側帶有鼓包而另一側具有光滑表面的板子(例如,用于冷卻牛奶罐的應用或食品、制藥行業中的加熱或冷卻應用),那么請選擇單面鼓枕板。單面鼓枕板換熱器的平面側用于衛生產品應用。由于精確的焊接工藝,我們可以保證焊接后不會出現熱變形與熱融化; 雙面鼓枕板是由兩塊材料厚度相同的板材組成。由于應用不需要平坦的一面,因此該產品在充壓后會在兩側變形。雙面鼓枕板用于浸沒應用、夾套應用、熱回收應用和制冷應用等其他工藝設備。 我們還可以提供這些雙面鼓脹板的成套應用設備,例如降膜式冰水機、板冰機、板片式蒸發冷和浸入式冷卻器。

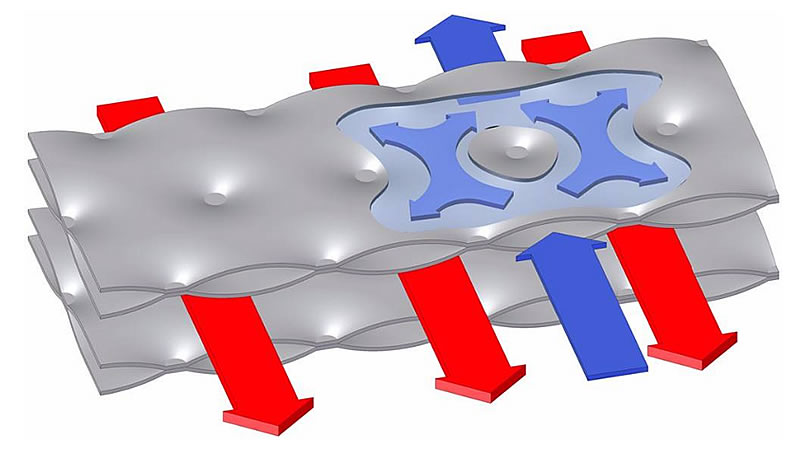

優點 • 焊接成本低,成本效益高 • 可以使用更薄的材料,為您節省材料成本 • 枕板的焊接模式保證了高湍流,因此產生了更高的整體傳熱系數 • 由于這種更高的湍流(更少的污垢),減少沉積(藻類、油泥、鈣沉積等) • 由于板中體積小,需要循環的冷卻/加熱流體很少。因此,只需要更小的泵容量 • 通過使用 CNC 編程的激光焊接,可以實現所有所需的形狀、凹槽、緊固點和連接
成本效益 更薄的材料 整體傳熱系數高 |
